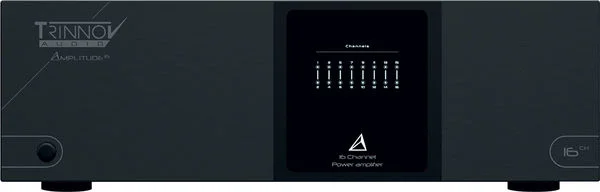

Trinnov AMPLITUDE16

Présentation

La sensibilité du niveau d’entrée de l’Amplitude 16 est aligné sur le niveau de sortie des processeurs de la gamme Altitude pour maximiser la plage dynamique et le rapport signal/bruit.

L’importance de cette caractéristique ne peut être surestimée dans un cinéma qui peut compter vingt ou trente enceintes dans une seule pièce. Si chacune de ces enceintes produisait ne serait-ce qu’une petite quantité de bruit, celui-ci deviendrait rapidement perceptible et inacceptable.

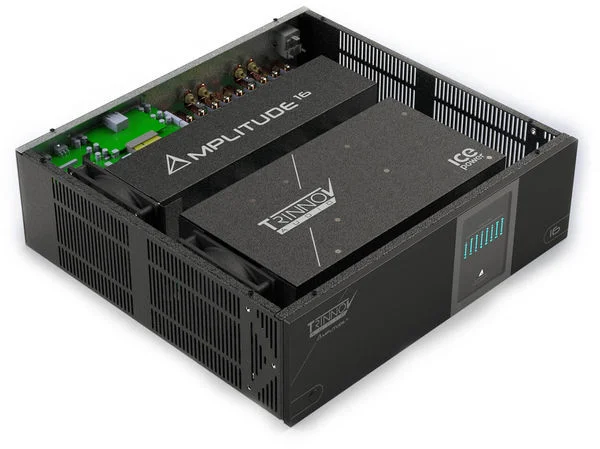

L’Amplitude 16 consiste en réalité de deux amplificateurs 8 canaux dans un seul châssis 3RU. L’Amplitude 16 dispose d’une double alimentation, chacune nécessitant sa propre prise d’alimentation secteur de 15 A

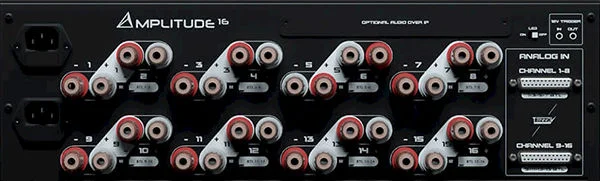

Les connexions analogiques symétriques se font par l’intermédiaire d’un double connecteur DB25 au format Tascam. Ceci élimine le besoin de brancher 16 câbles XLR individuels, et facilite grandement le rangement des racks.

Points forts

• La puissance maximale continue avec les 16 canaux utilisés est de 2800W à 115V et 3200W à 230V avec moins de 0,1% THD+N.
• La puissance de crête maximale avec les 16 canaux utilisés est de 6080W avec un THD+N de 1%.
• Un canal 8Ω: 200W (1kHz, 0,1% < THD+N)
• Un canal 4Ω: 400W (1kHz, 0,1% < THD+N)
• Un canal bridgé 8Ω: 800W (1kHz, 0,1% < THD+N)
• Un canal bridgé 4Ω: 1000W (1kHz, 0,1% < THD+N)
• Puissance de sortie totale (120 VAC): 2800W avec tous les canaux alimentés (bridgé ou pas)
• Puissance de sortie totale (230 VAC): 3200W avec tous les canaux alimentés (bridgé ou pas)
• Puissance de crête: 6800W avec tous les canaux alimentés (bridgé ou pas)
• Gain: 16 dB single ended / 22 dB bridgé
• THD+N Single Ended: 0.0015% – 8Ω, 5W (2dBu)
• THD+N Bridgé: 0.0015% – 8Ω, 20W (8dBu)
• Réponse en fréquence: +0/- 0,6 dB, 20 Hz to 20 kHz, indépendant de la charge
• Facteur d’amortissement: 2340 à 100Hz / 1820 à 1kHz / 354 à 10kHz

Fiche technique

La probabilité d’un tel scénario est très faible avec l’Amplitude 16
